汉高乐泰
你知道汉高乐泰的瞬干胶有什么惊人的优点么?
你知道该如何正确使用乐泰瞬干胶么?
现在,汉高博士带你走进乐泰瞬干胶的知识讲堂,
让你全面了解乐泰瞬干胶的那些事儿。

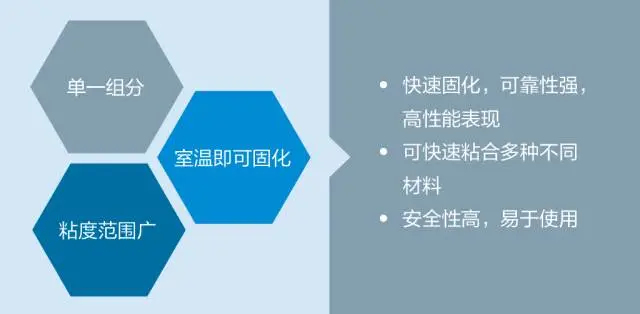

Q1: 我们为什么推荐使用乐泰瞬干胶?

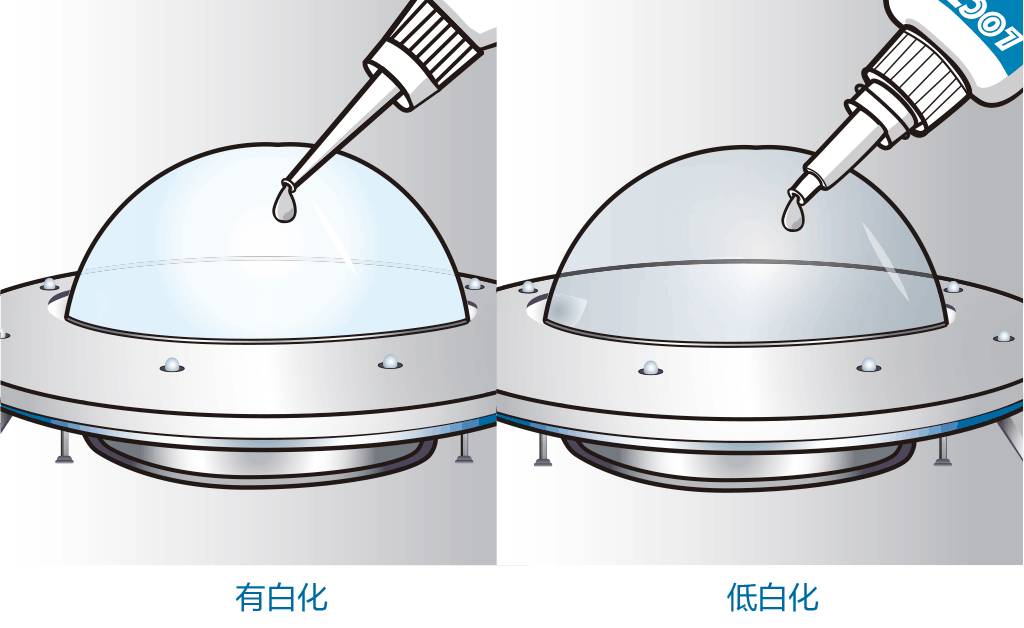

Q2: 什么是白化现象?
白化或雾化是一种现象,是指当氰基丙烯酸酯单体挥发掉一部分后,与周围环境中的水分发生反应,然后落回的部分,便会留下白色粉末状的残留。(炫酷应用:实际上,侦探会在犯罪现场用它来查找指纹)。有几种方法可以防白化,例如,装配区域保持良好通风,应用少量粘合剂,和/或快速固化粘合剂。另一种选择就是,使用乐泰低气味/低白化瞬干胶,挥发更少,白化的可能性更低。
Q3:表面不敏感是什么意思?
瞬干胶具有酸稳定性,需要弱碱(即水分)进行反应。因此酸性基质(例如,纸和重铬酸锌钢)或部件上的残留(例如醋)会减缓或甚至阻止快干胶固化。另一方面,配制出的表面不敏感的瞬干胶(氰基丙烯酸酯)粘合剂,在非活性和活性表面以及干燥的气候下,其反应速度远比传统瞬干胶粘合剂更快,而且粘结一致性和可靠性更高。
Q4: 如何使瞬干胶韧性增加?
有几种方法可增加瞬干胶的韧性,但是最受欢迎的方式是使用橡胶或酸酐增韧剂。增韧剂是用来吸收和分散应用于粘合剂胶层的冲击和压力,获得更坚韧的粘结。

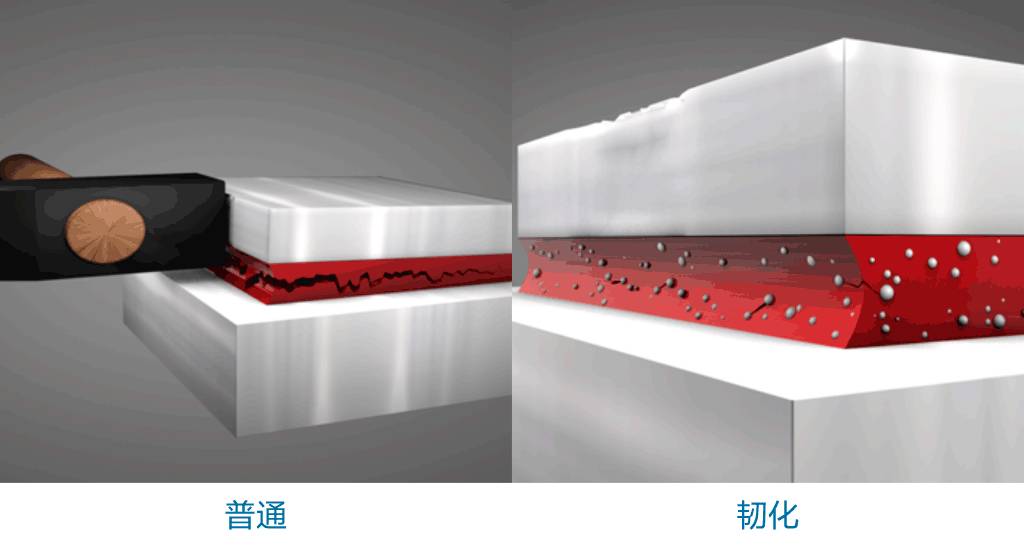

韧化的瞬干胶:
如果冲击负载,韧化的瞬干胶可通过吸收冲击力来防止开裂蔓延至粘层。
此外,增强了热性能,并且在潮湿的环境下抗金属粘结。

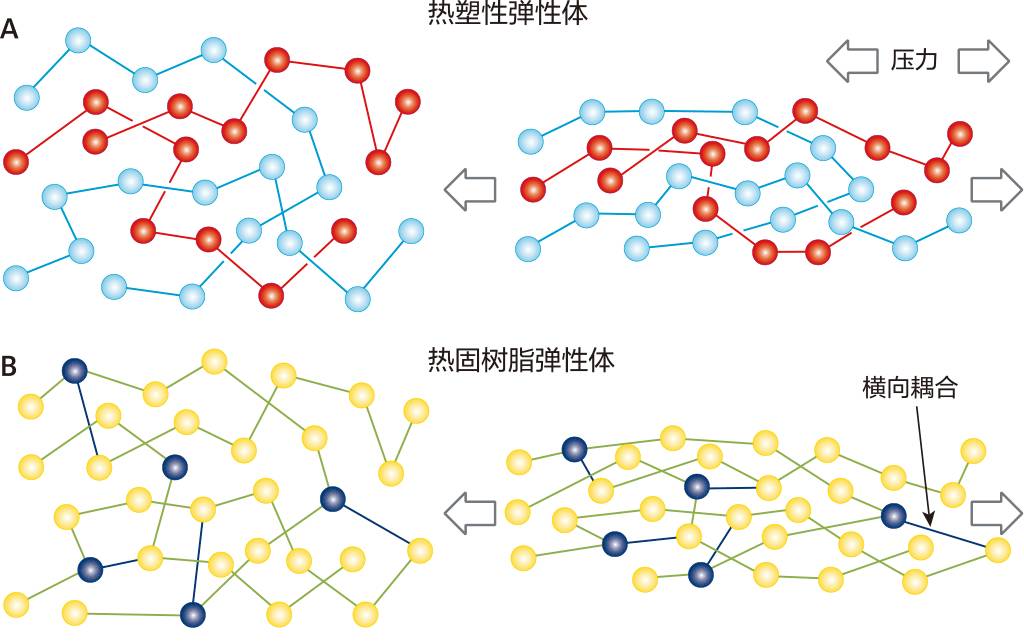

Q5: 什么是热塑性塑料?
热固性塑料相反,热塑性塑料是一种固体聚合物,可以在压力和温度下变形和成型。热熔胶和氰基丙烯酸酯是最常见的热塑性粘合剂。
Q6: 若手指被粘合,该如何分开?
由于具有较高的水分含量,瞬干胶会快速地将皮肤粘合。一种简单方法就是在粘结缝隙处转动钢笔或铅笔,在胶层上施加剥离力,就可以将手指间的皮肤分离。也可以尝试温水和肥皂。
Q7: 如何贮存氰基丙烯酸酯?

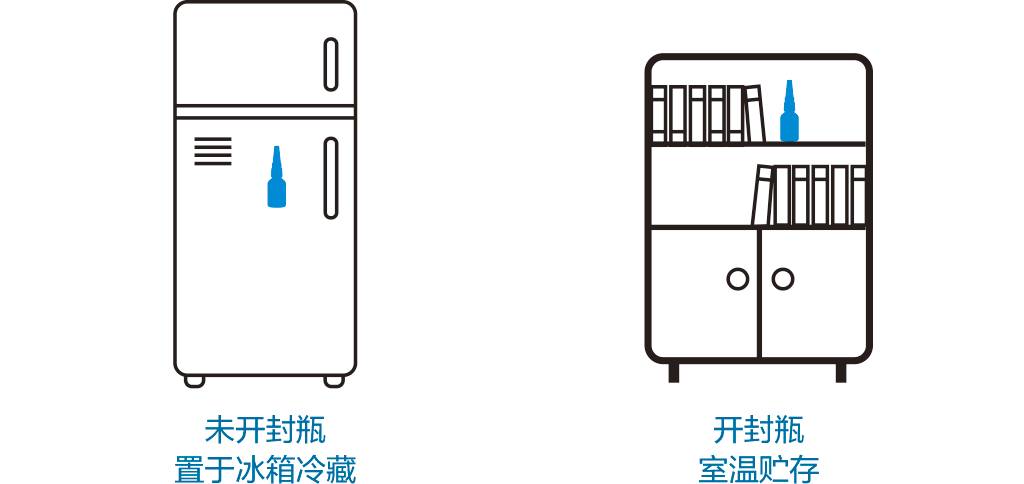

为了获得最佳的使用期限,建议在冰箱中贮存未开封的氰基丙烯酸酯瓶。一旦开封,最好对氰基丙烯酸酯瓶进行室温贮存,这是因为冰箱会导致水分污染,使粘合剂凝结和过早固化。
Q8: 固定时间和固化时间的区别是什么?
当粘结强度大到足以对装配进行处理,而不会影响到粘合剂的长期强度时,粘合剂则已经“固定”。在实验室中,固定时间等于粘结面积为0.5’’X1’’的搭接样件能够支撑3kg重物至少5秒钟时所需的时间。对于瞬干胶,这个时间通常是几秒钟。当粘合剂已经达到其最高粘结强度时,就实现了完全固化。对于瞬干胶,这个时间通常是24小时。
Q9: 瞬干胶会受到何种类型的溶剂/化学品的侵蚀?
一般情况下,氰基丙烯酸酯粘合剂对非极性溶剂(如:机油、乙醚和甲苯)具有很好的抗性,但是对强极性有机溶剂(如:烧碱、乙酸、丙酮等)的抗性较差。欲了解更具体的耐化学腐蚀性数据,请咨询产品TDS。
Q10: 瞬干胶底涂应在何时使用?
瞬干胶底涂是预先涂敷的溶剂型产品,用于促进“非活性”表面的粘连(并非固化速度),使其可以和氰基丙烯酸酯粘合剂粘结。涂敷粘合剂之前,必须等溶剂型底涂挥发干燥(通常小于1分钟)。不建议在所有基材上都使用底涂,因此,如需了解详细的数据,建议咨询产品TDS。
对于任何乐泰快干胶,要获得出色的效果,请确保表面干净、无油。乐泰770尤其适合适用于聚丙烯(PP)、聚乙烯(PE)等聚烯烃塑料。有多种材料混合的情况下,底涂只应涂覆在难粘基材上。
Q11: 瞬干胶促进剂应在何时使用?
瞬干胶促进剂是预先涂覆或事后涂敷的溶剂型产品,用来提高固化速度和/或提升氰基丙烯酸酯粘合剂的填隙能力。它们也可以在事后涂敷,以便固化从粘结缝挤出的氰基丙烯酸酯树脂,或者将电线等事物固定到合适的位置。它们在冬季非常寒冷干燥的环境中尤其有用。
Q12: 什么是应力开裂?由何引起?

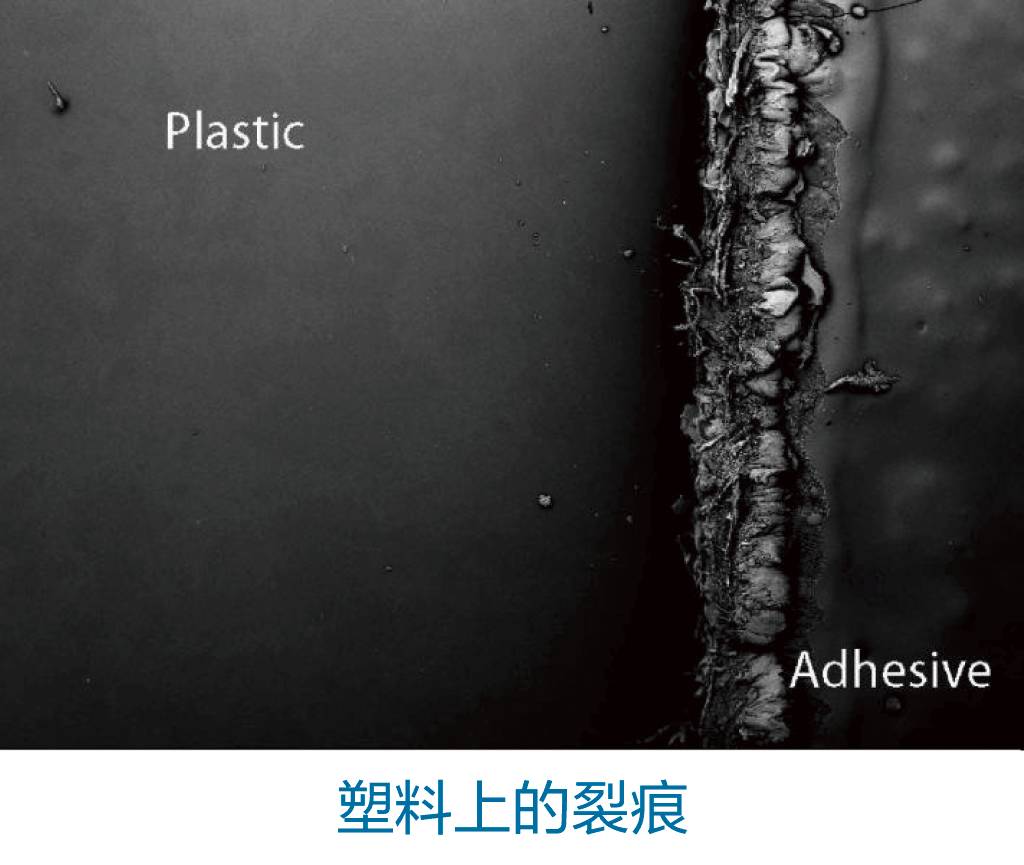

将尚未固化的液体瞬干胶留在某些塑料基材(例如聚碳酸酯、丙烯酸和聚砜)上并处于受力状态下,可能会导致塑料中形成裂纹。一些避免或减少应力开裂的补救措施包括快速闭合粘结缝隙,使用强化等级更高的塑料,对部件进行退火处理,或者使用促进剂或光加速瞬干胶的固化(仅适于Flashcure产品)。
Q13: 为何不建议在玻璃上使用瞬干胶?
当使用瞬干胶粘结玻璃时,强度在最初阶段较大,但是随着时间的推移会大大降低。由于玻璃的基本性质,固化速度非常快,很有可能产生在玻璃附近的胶层直接产生较高的分子水平的应力。由于接缝处的收缩和扩张以及温度变化,或水分的水解侵蚀等,长此以往,这种高应力会使胶层周围的固化聚合物容易发生化学和物理退化。当用于玻璃基材等的粘结时,接缝处无法实现永久性粘结。

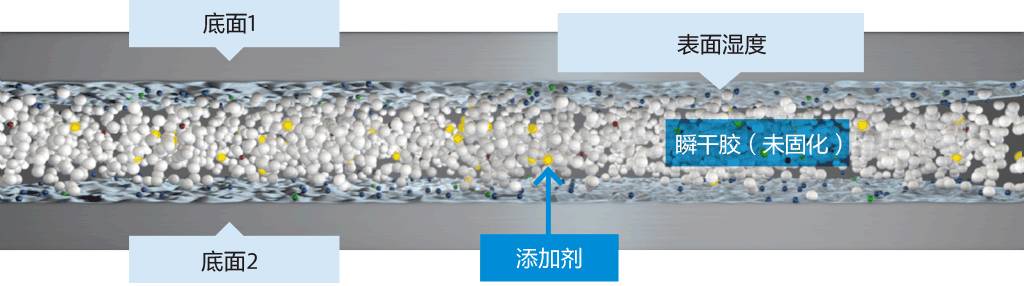

Q14: 氰基丙烯酸酯粘合剂是如何固化的?
传统的氰基丙烯酸酯属于酸稳定型单组分粘合剂,在紧密的胶层之间,在室温下接触到水分(一种弱碱)时,会快速发生反应。汉高公司还提供光固化瞬干胶(Flashcure),该产品不但具有传统瞬干胶的固化机制,还含有光引发剂,所述光引发剂在接触到正确波长的光时会快速聚合。双组份静态混合瞬干胶还可用于大型缝隙或偏差的应用。
Q15: 乐泰瞬干胶的主要产品种类?
乐泰4090
高粘度,在室温下提供快速固定
提供良好的温度和耐湿性
抗震性
乐泰406
低粘度
适用于塑料、弹性材料的快速粘合
乐泰4062
应用于塑料和橡胶,微管
