应用描述：

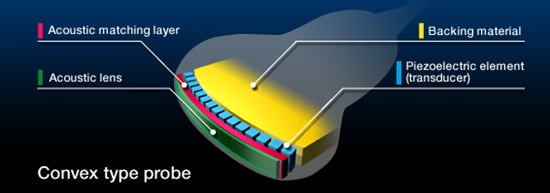

在这种三明治结构的换能器当中，处处可用到环氧胶，包括声透镜、匹配层、压电层以及背衬层等各个功能层材料的制备，各功能层层间粘接，以及一些散热或导电连接。
Epotek绝缘胶可用于PZT的制备；不同比重的环氧胶，可用于声学匹配层和背衬层的制备；柔软的灌封胶，可用作声透镜的制备；导热胶用于设备使用过程生成的热量的散热。
应用简述：
1. 声透镜：
T7109-19 ― 粘度高，低温固化，低应力，取代PU用于制备声透镜；
2. 匹配层：
301/301-2/301-2FL/310M-1 ― 混合空心微珠、氧化铝粉、铜粉、钨粉等，制备对应声阻抗的匹配层材料；
3. 压电层：采用压电陶瓷和聚合物，以特定的方式复合，制备所需性能的压电复合材料
301/301-2/301-2FL ― 粘度低，应力小，用于PZT切缝填充；
353ND ― 中等粘度，强度高，用于PZT的制备和层叠；
H20E ― 中等粘度，刚性材料，用于PZT和PCB的导电连接；
EJ2189-LV ― 中等粘度，低温固化，用于PZT和PCB的导电连接。
4. 背衬层：混合钨粉等制备吸声块，或直接用作吸声材料
H24 ― 低密度导电胶，可直接作为吸收层使用；
301/301-2 ― 粘度低，应力小，易于填充混合进各种填料；
310M-1 ― 耐受180°剥离力，粘度低；
5. 其它：
T905BN-3 ― 低粘度，自流平，低应力，低温固化，用于大体积灌封和浇铸，导热胶
关键词：换能器，压电，匹配层，背衬层，声棱镜，ultrasonic transducer，matching layer，blocking layer，lens，acoustic，PZT
