LCD液晶显示原理:
液晶面板包含了两片相当精致的无钠玻璃素材,称为Substrates,中间夹著一层液晶。整个液晶显示原理是利用液晶的物理特性: 通电时导通, 液晶本身会排排站立使排列变得有秩序, 让光线容易通过;不通电时液晶排列混乱扭转呈不规则状, 因而阻隔了光束顺利通过。

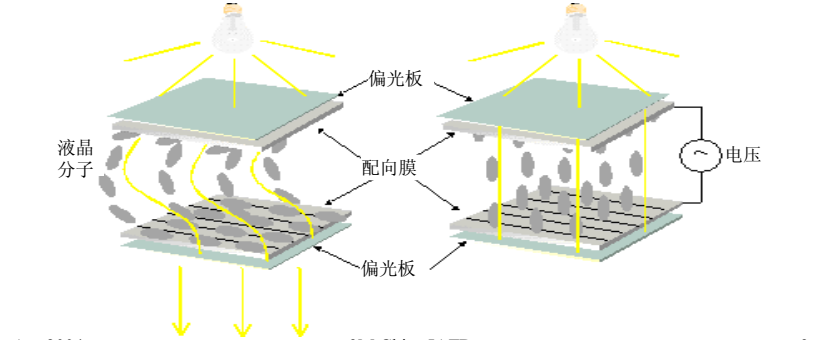

液晶配列显示原理图:

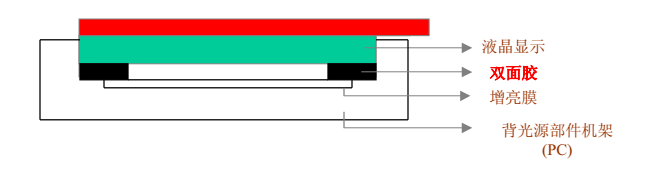

3M VHB胶带在液晶显示中的粘接应用:
目的:将背光源部件粘接到液晶显示上
粘接面为背光源部件上的基板和增亮膜
在此应用中,两种选择:全黑双面胶, 或者是一面为黑色
另一面起反射作用的双面胶
要求:
良好的遮光性
模切加工性(模切过程中溢胶少)
良好的粘性
光的反射性能
3M VHB双面胶在液晶显示中的粘接应用

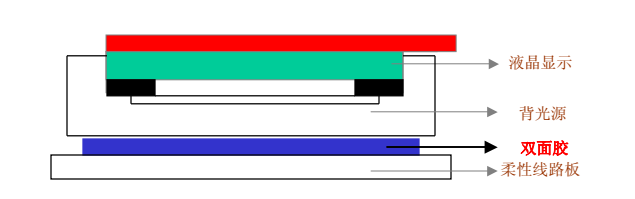

3M VHB胶带在背光源中的粘接应用
目的:将背光源粘接到液晶显示的模块上
粘接面是柔性线路板和背光源
在这个应用中,厚度以及粘性是关键因素
要求:
良好的粘性
各种厚度

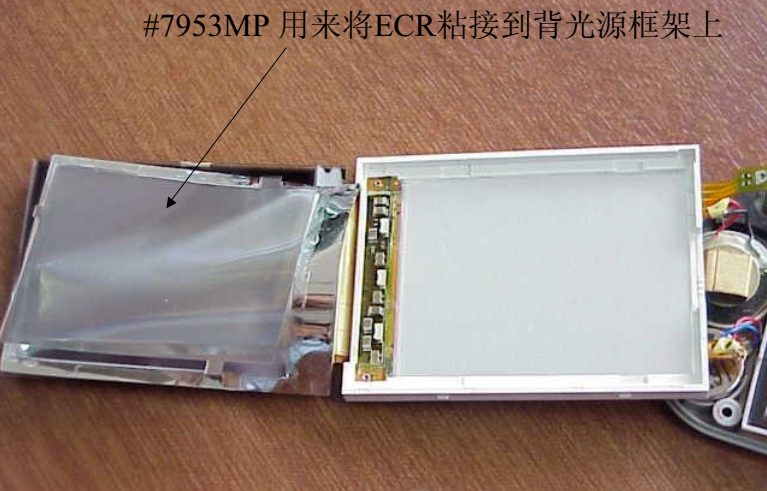

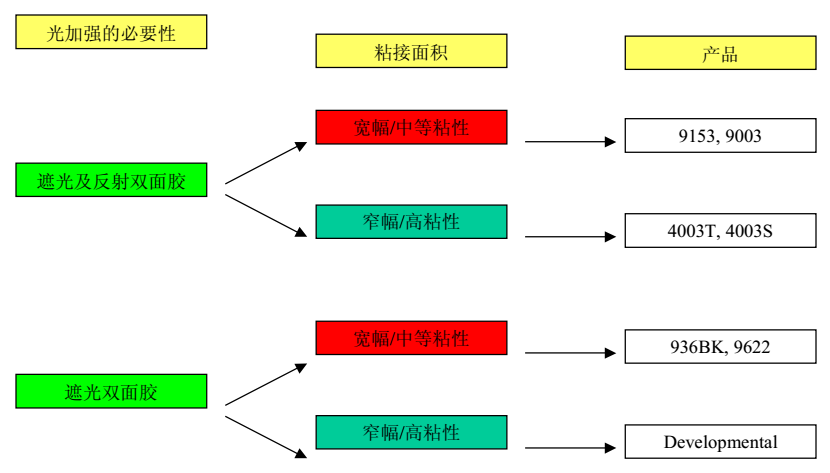

3M VHB胶带在液晶显示屏的应用:
