工典科技
【锁固密封胶】510平面密封胶
平面密封一般是厌氧胶与硅橡胶。厌氧胶是在隔绝氧气且有金属离子存在的条件下才可以固化。因此，为了使瓶中的厌氧胶保持液态，包装瓶内需要留有一定的空气，且采用低密度容器保证空气的存在。

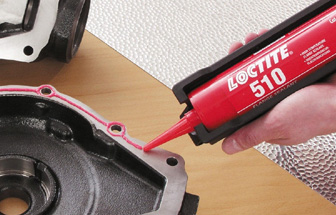

典型用途——胶线式
a. 使用专用的垫片清洗剂，清除残余垫片或油污，如有必要可以铲除，但不能打磨清除
b. 清洗配合表面，晾干
c. 喷涂促进剂，晾干1-2分钟
d. 涂连续密封的胶线
e. 对准合拢，上紧螺钉。涂胶后不必马上装配，但最长不应超过45min
f. 固化时间（根据密封压力确定）
典型用途——胶面式
【锁固密封胶】510平面密封胶
二、硅橡胶
典型用途——面密封
a. 使用专用的垫片清洗剂，清除残余垫片或油污，如有必要可以铲除，但不能打磨清除
b. 清洗配合表面，晾干
c. 喷涂促进剂，晾干1~2分钟
d. 涂连续密封的胶线（根据密封面宽度和密封间隙来决定胶条直径），不宜过多
e. 10min内合拢装配，加压并上紧螺钉
f. 擦除挤出的胶液
g. 固化时间（根据温度、湿度、间隙确定）
h. 硅橡胶不能用于密封高压，厌氧胶可以。
普通硅橡胶不可用于机电产品。不能用来密封封闭系统如齿轮箱、电器箱等，因为乙酸固化会腐蚀内部零件如轴承等。不能用来密封工作温度较高的零件，如润滑油系统，因为会被溶胀并失去密封能力。不能用来密封传感器附近，因为其高挥发性释放的颗粒会包住传感器并使其失灵。不能用来密封燃油系统，因为会被溶胀并失去密封能力。
乐泰510平面密封胶
乐泰510平面密封胶为厌氧型平面密封剂，耐高温，耐流体性能优良，刚性胶层。可用于刚性结构紧密配合的法兰件，最大填充间隙0.25mm。耐温范围为-55~200℃，最高工作温度达204℃，固化时间为30分钟到2小时。它有优良的耐溶剂性，化学性能为单组份，中粘度，抗热性好。
